¿Busca una fuente de energía eficiente y sin emisiones para su control de petróleo y gas? Los productos eléctricos son tu mejor opción. En este video, les mostraré cómo estos 5 productos eléctricos brindan control en un separador de petróleo y gas.
El interruptor de nivel eléctrico
Para un apagado de nivel alto o bajo en su separador, puede usar un interruptor de nivel eléctrico.
.jpg)
El interruptor de nivel eléctrico controla un pequeño lapso de líquido de aproximadamente 2”. Este interruptor funciona igual que nuestro interruptor neumático, excepto que la señal de salida es eléctrica en lugar de neumática.
Esta señal es una salida discreta, que se utiliza para el control de encendido / apagado. Una señal analógica, de la que hablaremos un poco más adelante, se usa para proporcionar control de modulación.
El interruptor de nivel eléctrico cubre un rango de 0 W a 25 W de potencia, y se combina muy bien con las demandas de los equipos de automatización actuales.
Así es como funciona:

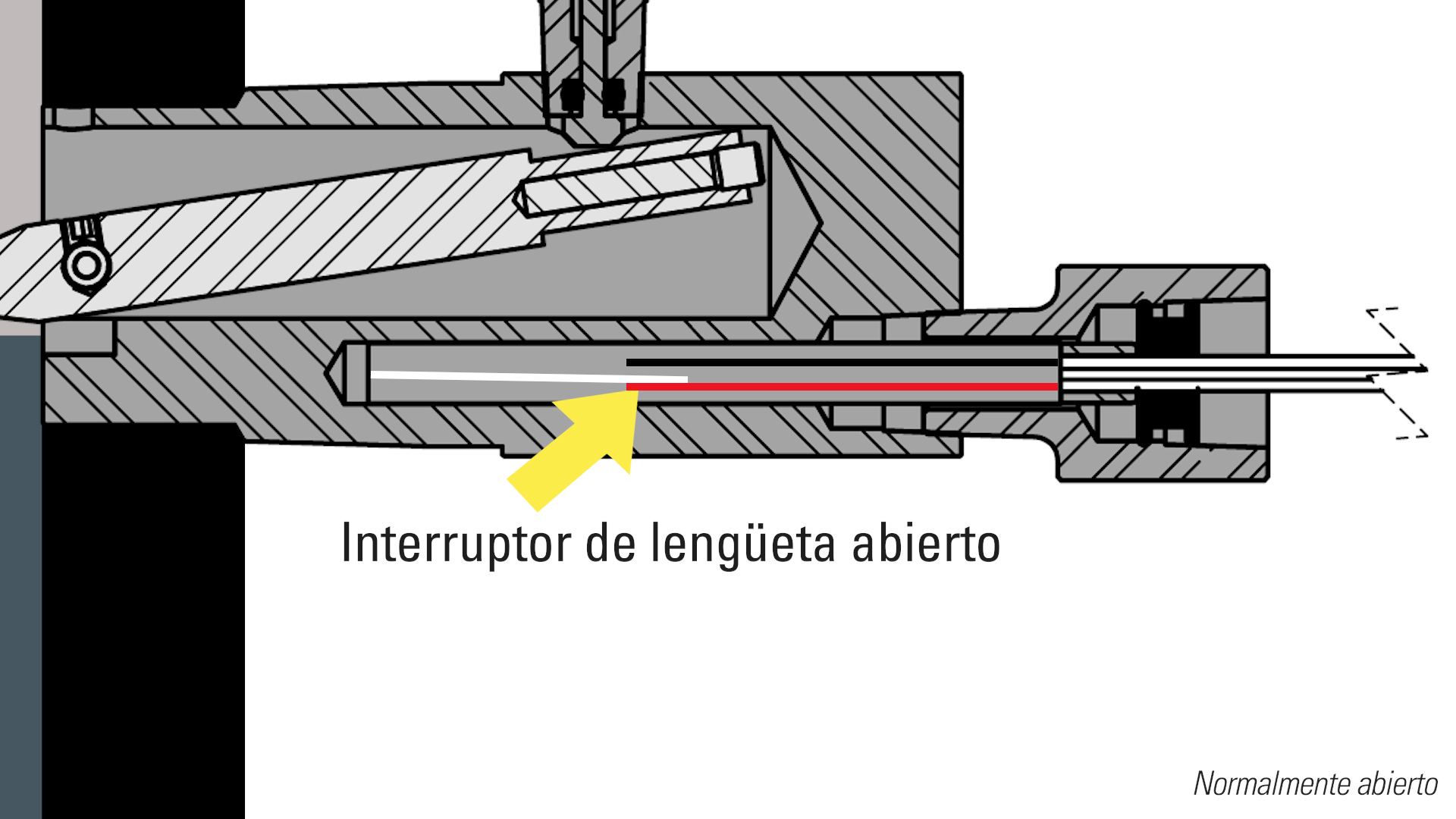

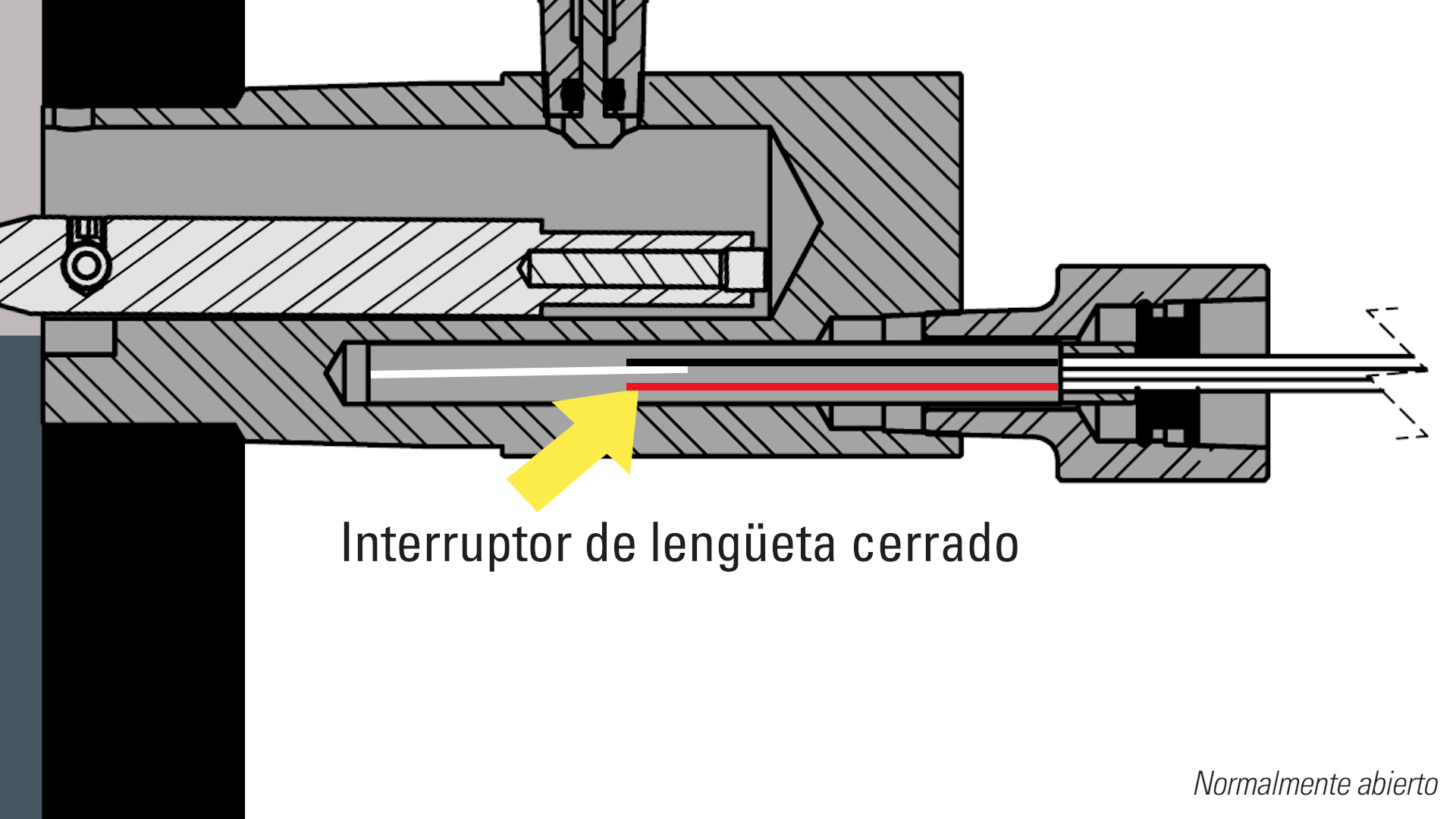

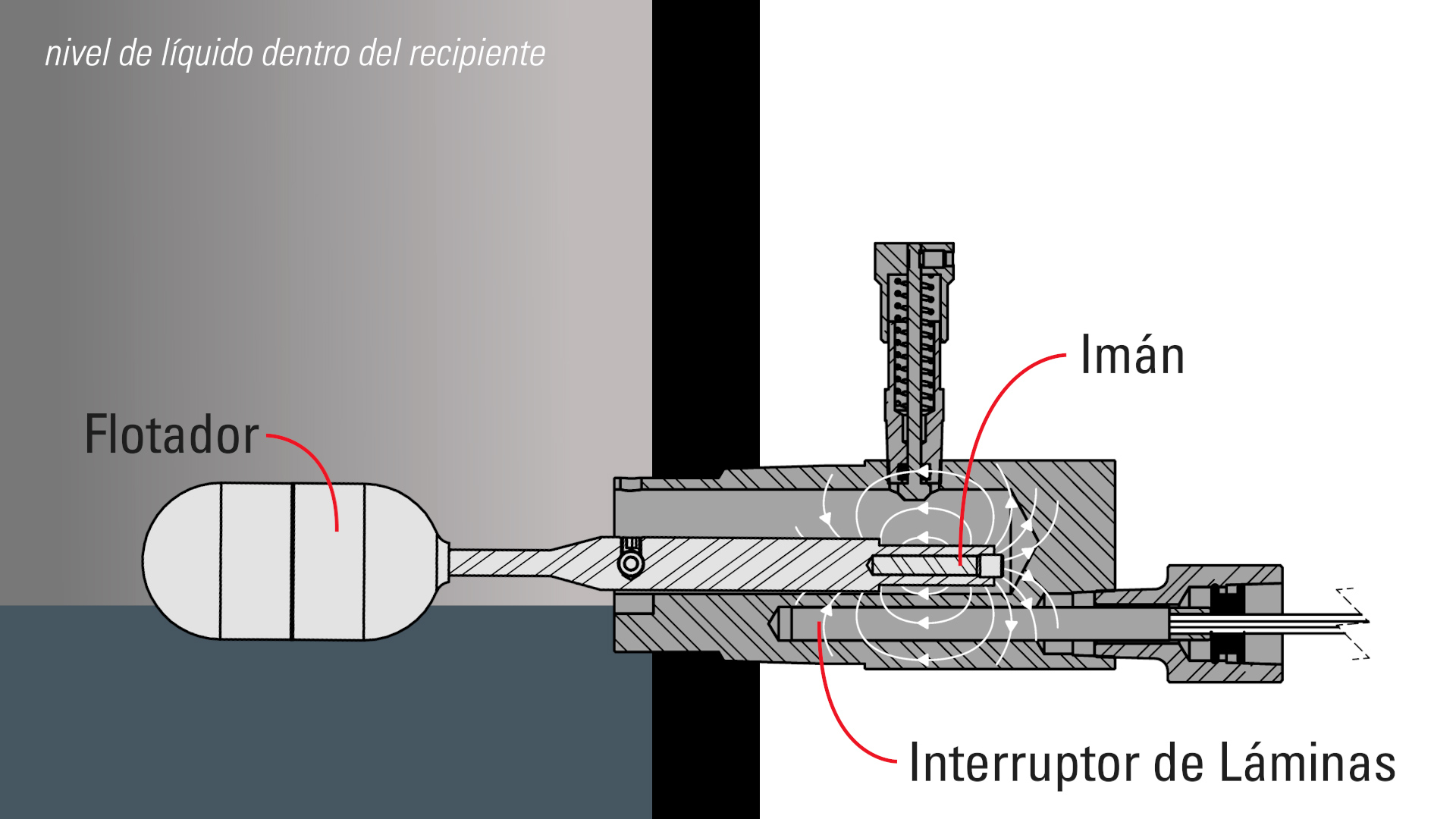

A medida que aumenta el nivel del líquido, el flotador se eleva y el imán ubicado en la palanca del flotador se mueve hacia abajo y más cerca del interruptor de láminas. El interruptor de láminas se encuentra en la carcasa del cuerpo y está aislado de las condiciones del proceso. Cuando el imán se acerque lo suficiente al interruptor de láminas, lo cerrará. Cuando el nivel de líquido disminuye, el imán se alejará del interruptor de láminas y hará que se abra.
Este interruptor de nivel se puede usar para detener la producción entrante si el nivel de líquido es mayor o menor que la posición de la señal de salida del flotador. Para evitar el arrastre de líquido, muchos productores utilizan el interruptor de nivel para una parada de alto nivel.
Si falla una válvula de descarga o un controlador de nivel de líquido, el líquido ascendente activara el interruptor de nivel alto que está ubicado cerca de la parte superior del recipiente, cerrando el flujo de entrada al recipiente y / o señalando una alarma.
Gen II Eléctrico
Un controlador de nivel eléctrico mantiene un nivel de fluido específico dentro de un separador mediante el uso de una señal eléctrica para controlar una válvula de descarga accionada electrónicamente.
.jpg)

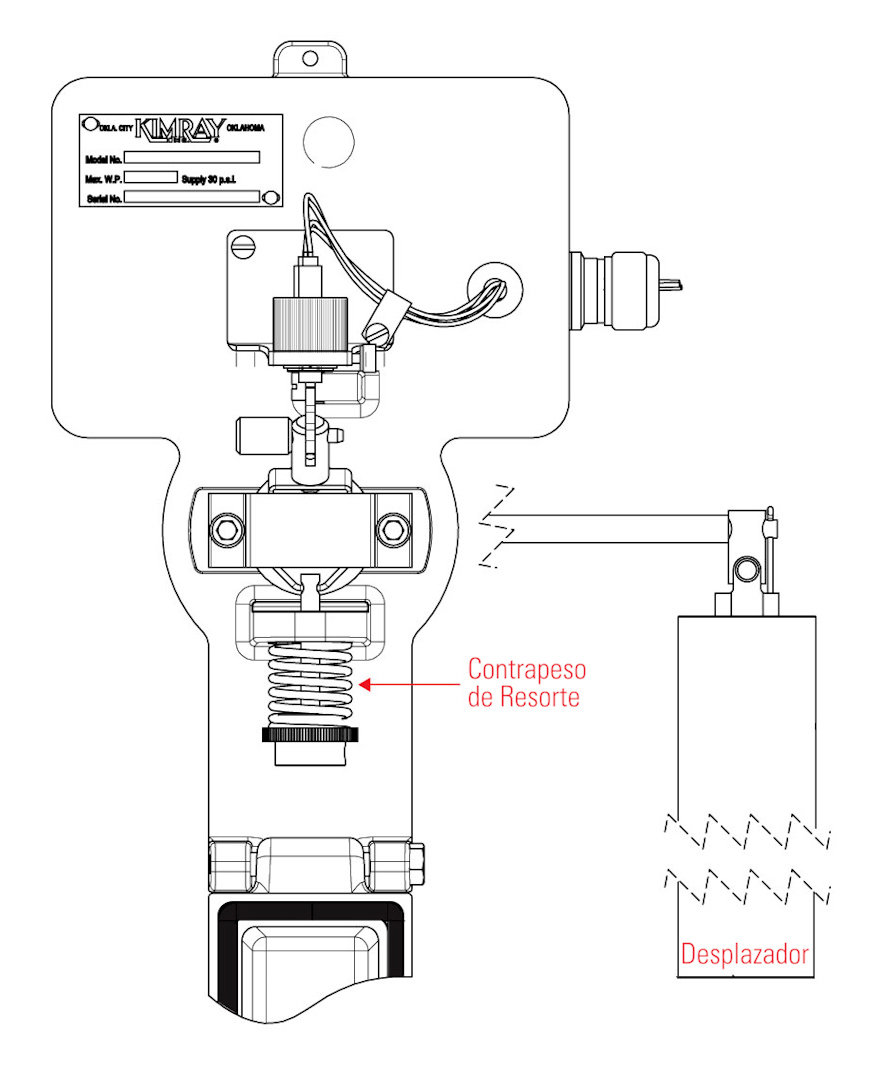

El controlador usa un desplazador con un contrapeso de resorte. Es una gran opción para la interfaz entre dos líquidos, ya que no hay necesidad de pesar o volver a pesar una bola flotante como en un sistema de control de nivel de líquido operado por flotador.
Así es como funciona:
El desplazador se asienta en el fluido del proceso y detecta el nivel de líquido en su separador. Cuando el nivel de ese líquido aumenta y alcanza su punto de ajuste alto, el Gen II responde enviando una señal eléctrica discreta. Esta señal es recibida por un actuador de válvula eléctrica, que le dice a su válvula de control que se abra. Cuando el nivel de líquido disminuye y alcanza su punto de ajuste bajo, el Gen II responde apagando la señal eléctrica. El actuador de la válvula eléctrica luego cierra la válvula de control.
El Gen II eléctrico cuenta con los mismos brazos de extensión, desplazadores y otras opciones que nuestro controlador de nivel neumático Gen II.
Para obtener más información, vea este video.
Actuador Eléctrico Valvcon

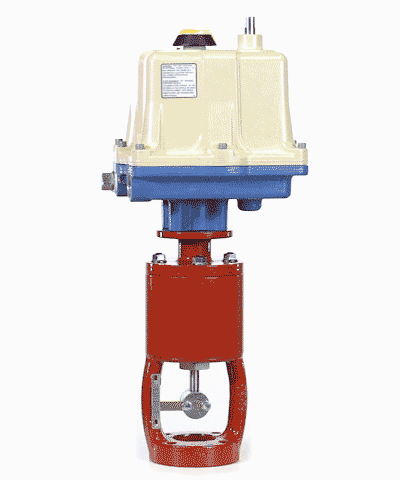

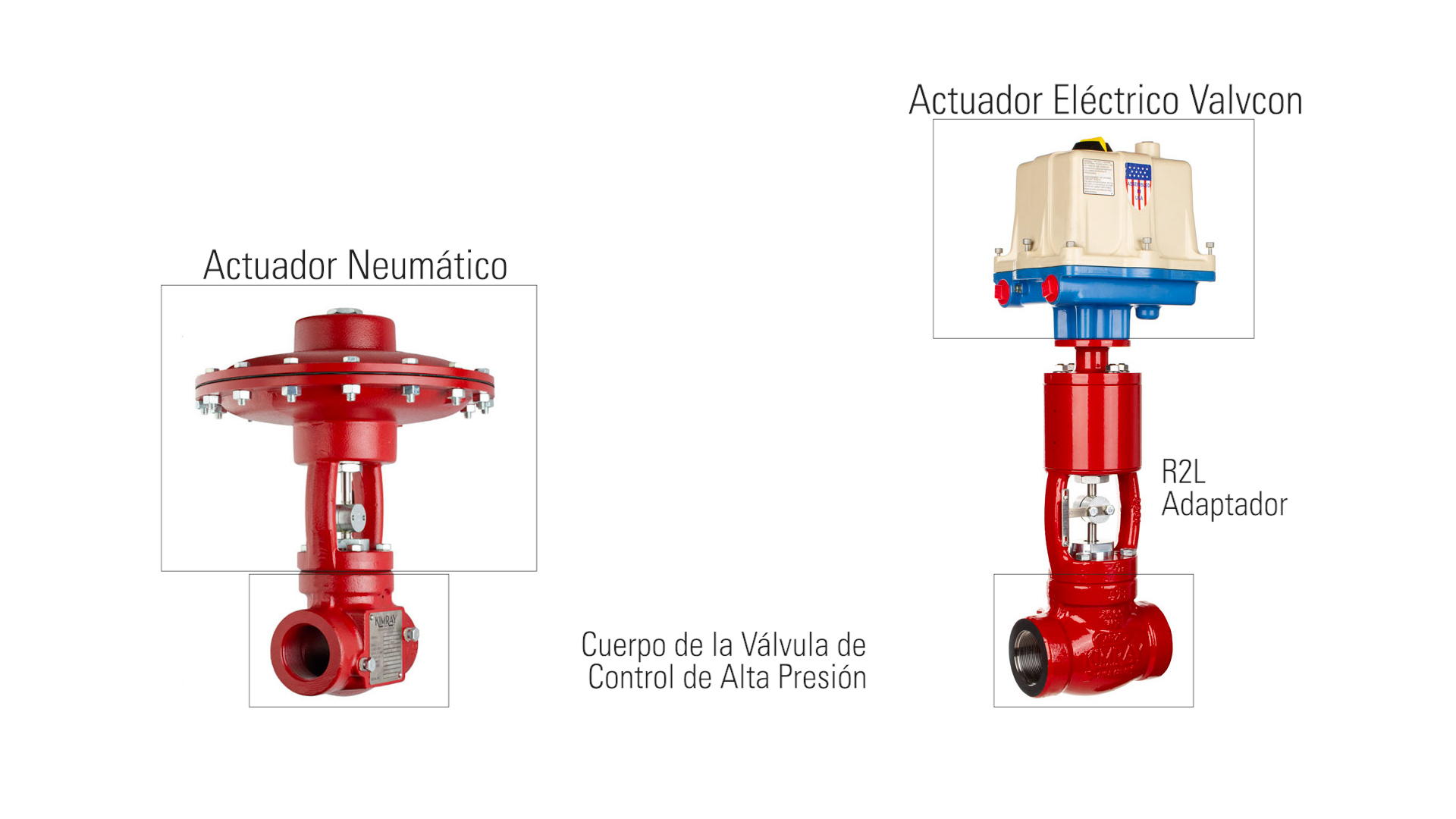

Un actuador eléctrico Valvcon reemplaza al actuador neumático en las válvulas de control. Proporciona un control preciso de cero emisiones y puede conectarse a un controlador lógico programable o una unidad terminal remota para control / monitoreo remoto.

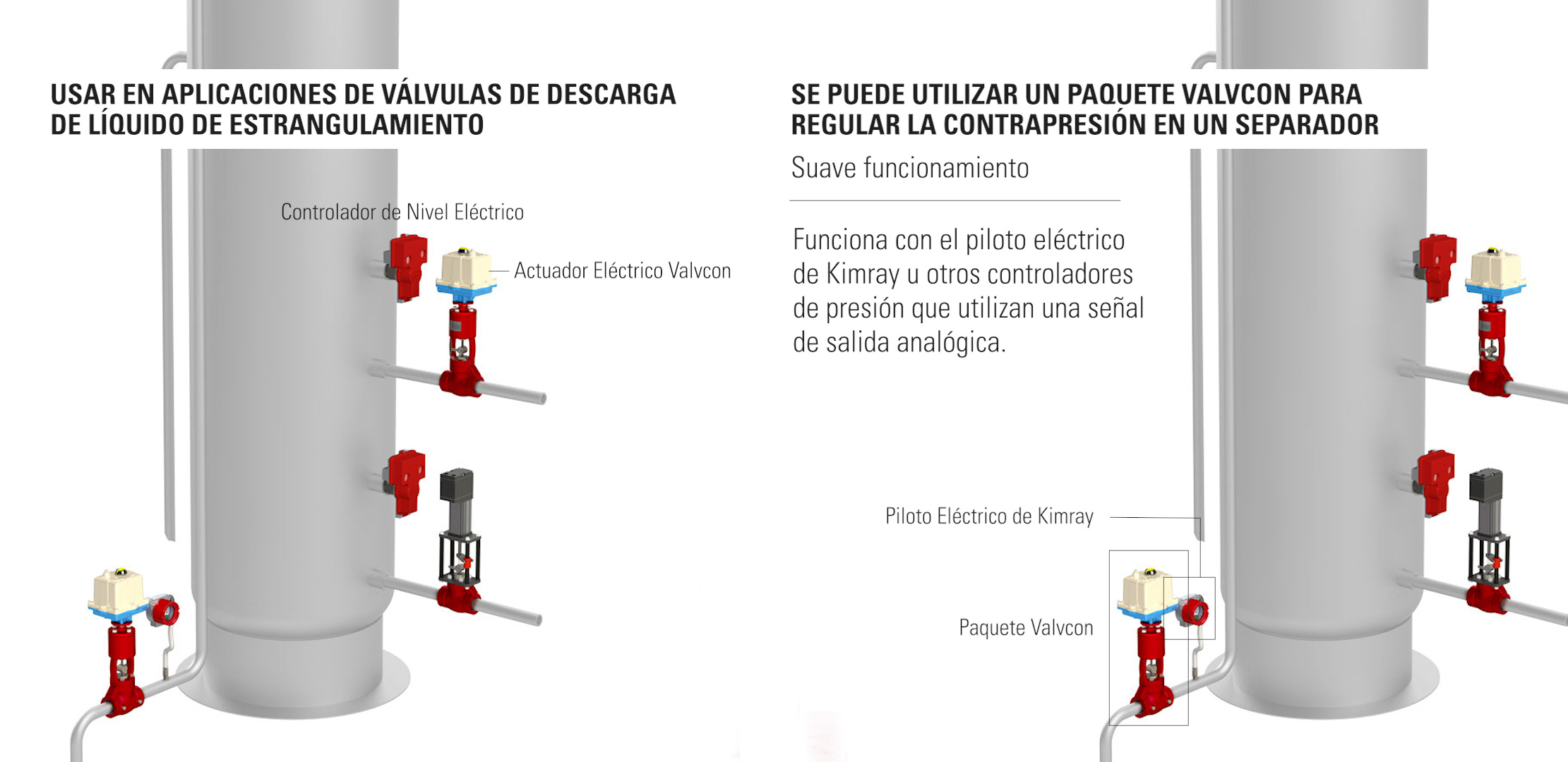

El Valvcon se puede usar en aplicaciones de válvulas de descarga de líquido de estrangulamiento en cualquier válvula de control de alta presión Kimray de 1” o 2”. El Valvcon recibirá una señal electrónica discreta o analógica de un controlador de nivel eléctrico que le indicará que se abra y se cierre.
Se puede utilizar un paquete Valvcon para regular la contrapresión en un separador. El suave funcionamiento del actuador Valvcon es excelente en estas aplicaciones. Funciona con el piloto eléctrico de Kimray u otros controladores de presión que utilizan una señal de salida analógica.
Tritex II

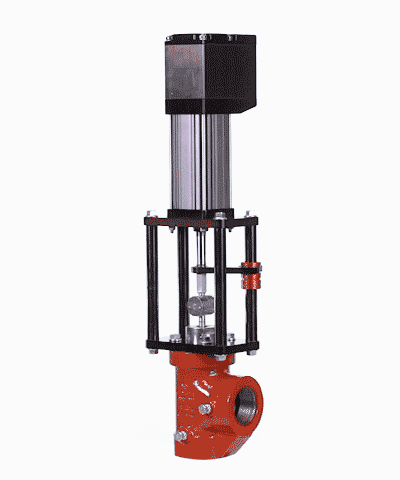

El actuador Tritex II es un actuador de alto rendimiento y puede funcionar en las aplicaciones más exigentes, como par elevado y actuación continua. Puede montar el Tritex en cualquier tamaño de válvula de control de alta presión con el soporte adecuado.
Tanto los actuadores Tritex como el Valvcon tienen 3 ventajas clave sobre los actuadores neumáticos:
- Operación de bajo mantenimiento:
Estos actuadores de válvula de larga duración pueden funcionar sin mantenimiento durante un período prolongado. - Cero emisiones:
Debido a que estos actuadores usan energía eléctrica, no requieren suministro de gas y no ventilan ningún gas a la atmósfera. - Comunicaciones remotas:
Estos actuadores pueden conectarse directamente a su sistema SCADA para proporcionar monitoreo y comunicación remota.
Piloto Eléctrico
Actualmente, si desea controlar eléctricamente y monitorear de forma remota sus procesos de producción, necesita usar una RTU o PLC.
.jpg)
Estos dispositivos le permiten conectar actuadores eléctricos a su sistema controlado por microprocesador a través de SCADA u otra red de control de comunicaciones. Sin embargo, para sitios o aplicaciones donde solo una o dos válvulas necesitan monitoreo, el piloto eléctrico de Kimray es una solución ideal y económica.

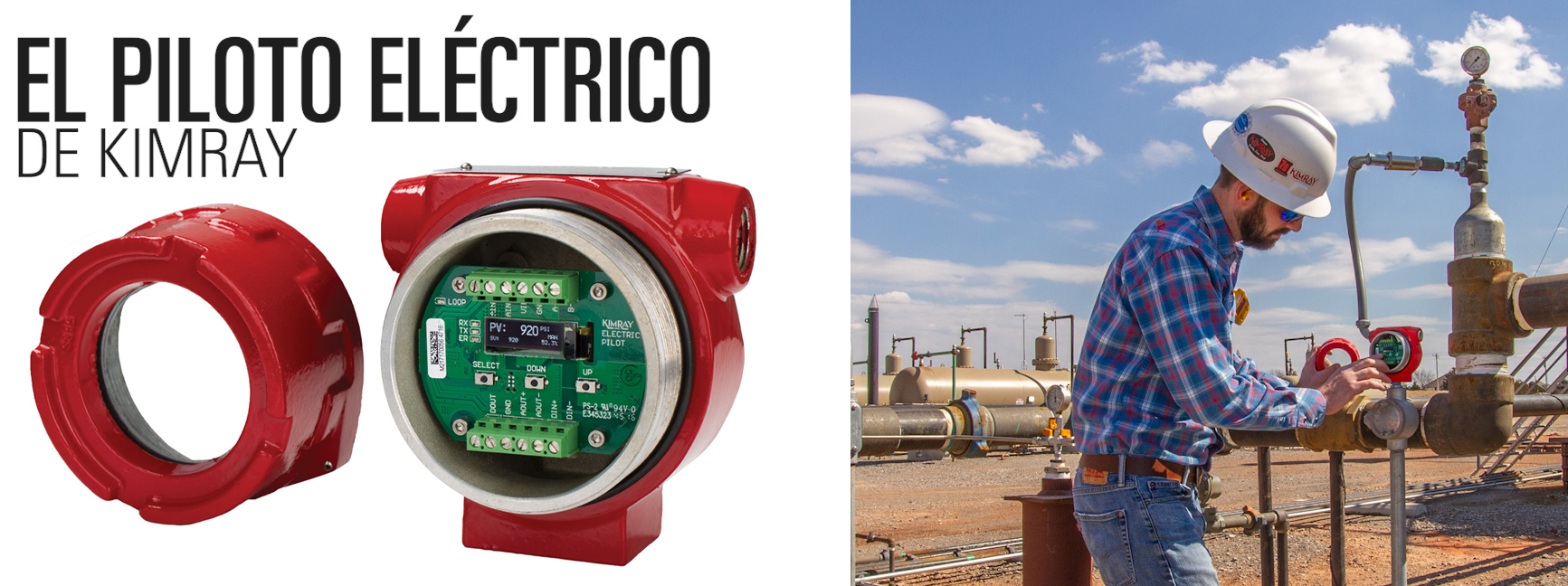

El piloto eléctrico de Kimray es un controlador eléctrico independiente que puede controlar la presión, el flujo, la temperatura o el nivel. También se puede utilizar en aplicaciones para tiempo y control de espacios. Cuenta con una pantalla interactiva y le permite controlar las condiciones del proceso sin el uso de hardware informático.
Así es como funciona:
El piloto interno recibe una señal bruta de 4-20 mA(miliamperios) de un sensor, que representa una condición de proceso. Esta señal podría provenir de un transductor de presión o un detector de temperatura de resistencia (RTD). Luego, esa señal se acondiciona y se envía a una válvula controlada eléctricamente a través de una señal de salida proporcional de 4-20 mA (miliamperios).
El piloto comparte una fuente de alimentación de entrada común con el actuador eléctrico y no necesita una fuente de alimentación dedicada.
Para hablar con un experto sobre la incorporación de productos eléctricos en su operación, comuníquese con su tienda Kimray local o distribuidor autorizado.
